BluBase is fabrikant van innovatieve montagesystemen voor zonnepanelen en biedt daarmee dé oplossing om op een snelle, effectieve en veilige manier een zonnepanelensysteem te monteren. Zij garanderen een veilig montagesysteem dat is ontwikkeld onder het motto: Zo simpel is het! en met 20 jaar garantie.

BluBase Roboost montagesysteem pannendaken

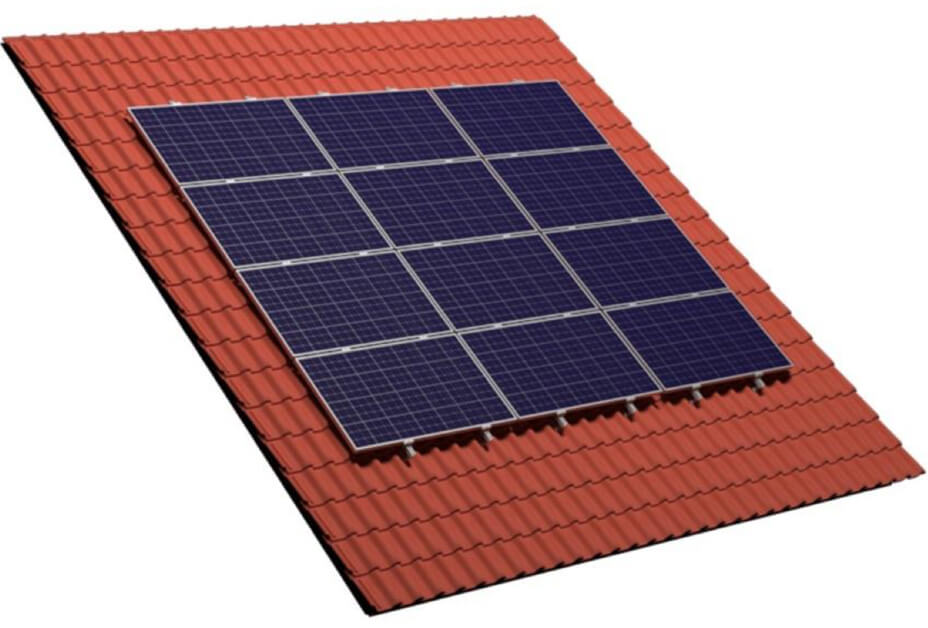

Het montagesysteem van BluBase Roboost voor schuine pannendaken is opgebouwd uit gepatenteerde dakhaken, montagerails en de benodigde montagematerialen om de zonnepanelen op de montagerail te monteren. Het SCN montagesysteem voor pannendaken kan met één type dakhaak voor alle type pannendaken worden gebruikt ongeacht het type dakpan. BluBase Roboost garandeert het PV-bevestigingssysteem voor schuine daken voor een periode van 20 jaar.

Dakbevestiging

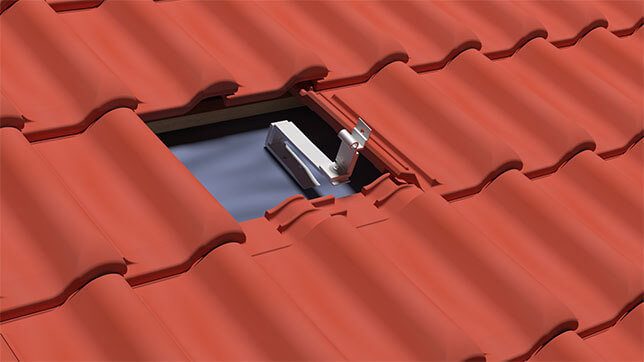

De dakhaken worden aan de panlatten bevestigd. Doordat de dakhaken niet worden bevestigd aan de daksporen of dakspanten kan men de plaats van de zonnepanelen op het dak vrijelijk bepalen. Doordat de dakhaak op diverse punten verstelbaar is kan er met één type dakhaak worden gewerkt ongeacht de dikte van de pan en panlat. Hoogte verschillen in het dak kunnen eenvoudig worden uitgevuld doormiddel van het verstellen van het rotatiegedeelte.

Bevestiging van de montagerail

De montagerail wordt aan de dakhaken bevestigd middels een gepatenteerde rotatieverbinding. Hiervoor zijn geen verdere materialen of gereedschappen nodig wat de montage vereenvoudigt.

Bevestiging van de panelen

De zonnepanelen worden vastgezet door middel van universele tussen- en eindklemmen en de speciaal ontwikkelde railconnector. Zowel de tussenklemmen als de eindklemmen hebben een klembereik van 80mm en zijn leverbaar in het blank of zwart geanodiseerd.

Download montagehandleidingen – Schuin pannendak

Gebruik tijdens de installatie van de BluBase Roboost systemen voor schuine daken een van de volgende handleidingen. De handleiding is beschikbaar voor zowel portrait als landscape opstelling van de zonnepanelen. Voor meer informatie kunt ook de montagevideo bekijken.

BluBase Rofast montagesysteem platte daken

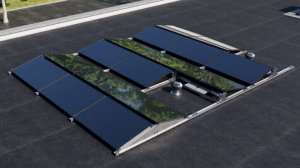

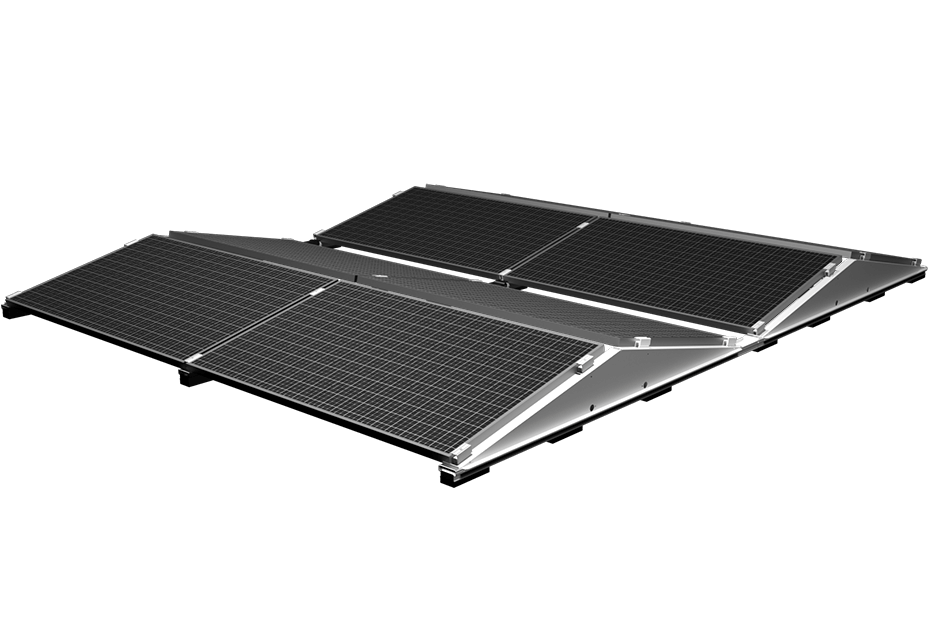

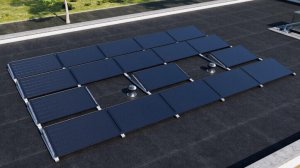

Het montagesysteem voor platte daken van BluBase Rofast is een low ballast systeem dat is te plaatsen gericht op Zuid of Oost-West. Het systeem is toepasbaar op bitumen, epdm, beton, grind of PVC.

Plaatsing op het dak

De startprofielen worden haaks uitgezet vanaf de achterzijde van het veld. Met behulp van de bouwlat wordt de afstand bepaald tussen de verschillende onderliggers. Daarna kunnen de middenprofielen eenvoudig in de voorgaande profielen geroteerd worden. Tenslotte kunnen de staanders uitgeklapt worden (in de Oost-West variant naar binnen schuiven om te blokkeren).

De ballastdragers of -bakken kunnen geplaatst worden in de profielen, waarna de ballast voor het gehele systeem neergelegd kan worden.

Bevestiging van de panelen

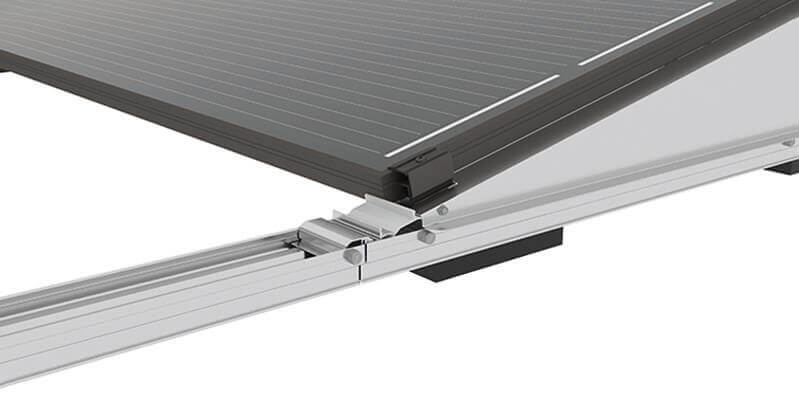

Plaats de zonnepanelen op de (uitgeklapte) staanders van de profielen. Positioneer het paneel in het midden, waarna de panelen vastgezet worden door middel van universele tussen- en eindklemmen en de speciaal ontwikkelde railconnector. Zowel de tussen- als de eindklemmen hebben een klembereik van 80mm en zijn leverbaar in het blank of zwart geanodiseerd.

Tenslotte kunnen de achterplaten erin geroteerd worden en vastgezet worden met een zelftapper. De zijplaten zijn optioneel en worden ook vastgezet met de zelftapper.

Download montagehandleidingen – Plat dak

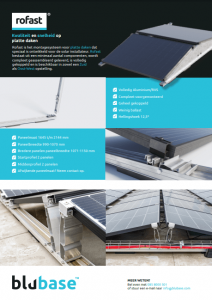

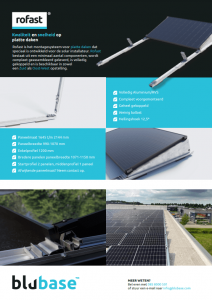

Gebruik tijdens de installatie van de BluBase Rofast systemen voor platte daken een van de volgende handleidingen. De handleiding is beschikbaar voor zowel Oost/West als Zuid opstelling van de zonnepanelen. Voor meer informatie kunt ook de montagevideo bekijken.

BluBase Roboost montagesysteem staaldaken

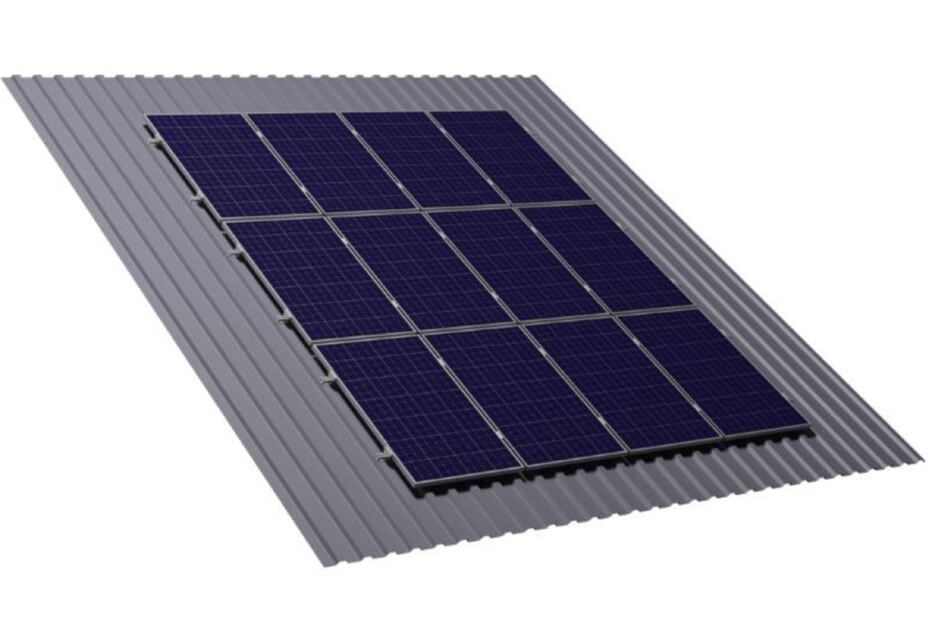

Het montagesysteem van BluBase Roboost is opgebouwd uit de gepatenteerde montagebeugels, montagerails en de benodigde montagematerialen om de zonnepanelen op de montagerail te monteren. Het SCN montagesysteem voor staalplaat kan voor alle staaldaken gebruikt worden, waaronder de veel voorkomende stalen golfplaat en trapezium dakplaten.

Dakbevestiging

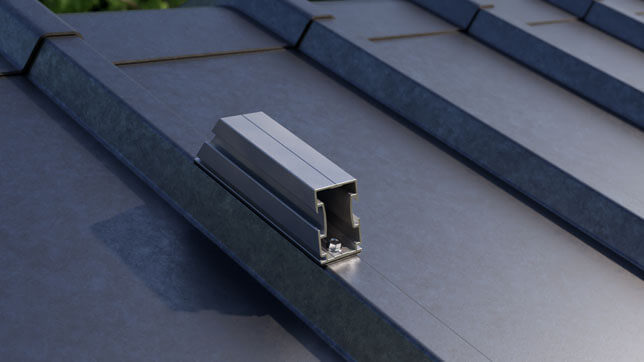

De montagebeugels met rotatiemethode worden aan de staalplaat bevestigd middels speciale zelfborende schroeven. Doordat de montagebeugels niet worden bevestigd aan de dakspanten of gordingen kan men de plaats van de zonnepanelen op het dak vrijelijk bepalen. Als waterkering wordt er een EPDM afdichtingrubber gebruikt.

Bevestiging van de montagerail

De montagerail wordt aan de montagebeugel bevestigd middels een gepatenteerde rotatieverbinding. Hiervoor zijn geen verdere materialen of gereedschappen nodig wat de montage vereenvoudigt.

Bevestiging van de panelen

De zonnepanelen worden vastgezet door middel van universele tussen- en eindklemmen en de speciaal ontwikkelde railconnector. Zowel de tussen- als de eindklemmen hebben een klembereik van 80mm en zijn leverbaar in het blank of zwart geanodiseerd.

Download montagehandleidingen – Staaldak

Gebruik tijdens de installatie van de BluBase Roboost voor staal dak een van de volgende handleidingen. De handleiding is beschikbaar voor zowel Oost/West als Zuid opstelling van de zonnepanelen.

Voor alle onderconstructie handleidingen van BluBase kunt u de BluBase Handleiding pagina bekijken.
